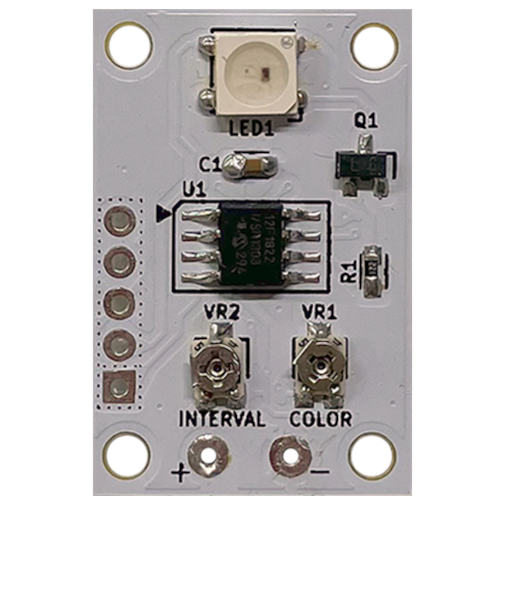

イーケイジャパン　エレキット（ELEKIT）　フルカラーチップLED点灯・点滅キット　LK－ST8

【特長】
・コンパクトだから、組み込みに便利！チップ部品でつくる、実用的なはんだ付けキットのシリーズ。
・難易度高めの表面実装用ICの取りつけに挑戦できる「フルカラーチップLED点灯＆点滅」キット。
・色変更ボリュームを回すと、13種類の色またはミックス色の内1つを、点灯&点滅させることができます。
・間隔ボリュームを回すと、点滅間隔を調節（0.5～2秒の範囲）できます。
・このキットで、チップ形の抵抗、トランジスタに加えて、8ピンの表面実装ICやチップ半固定抵抗、4ピンのフルカラーチップLEDのはんだ付けに挑戦できます。
・難易度の目安（5段階）：3
・工作時間（約）：1時間以内
・はんだ付け：あり

【仕様】
・基板サイズ（約）：縦30×横20mm
・部品サイズ（約）：［抵抗］1608mm　［LED（白）］1608mm　［コンデンサ］1608mm
・IC：SOIC8
・トランジスタ：TO-236
・半固定抵抗：3mm型
・点滅間隔（約）：0.5～2秒
【用意しましょう（はんだ付けに必要なもの）】
・ピンセット（先が細いもの）。
・フラックス（プリント基板用のもので無洗浄タイプのものに限る）。
・直径1～0.6mm程度のはんだ
・こて先が細いはんだごて（0.5～1mm程度のもの。太いとはんだ付け不良になりやすい。）
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
※上記（はんだ付けに必要なもの）は本品に付属していません。


商品仕様（スペック）
部品数：8点
パッケージサイズ（約）：幅80×奥10×高150mm
電源：3.5V～5V
消費電流（約）：最大25mA
付属品：組立説明書
